AT32F437系列

芯片價格隨市場略顯浮動，有需要的客戶朋友，請聯系客服咨詢時價！

客服咨詢：

￥0.00

描述：

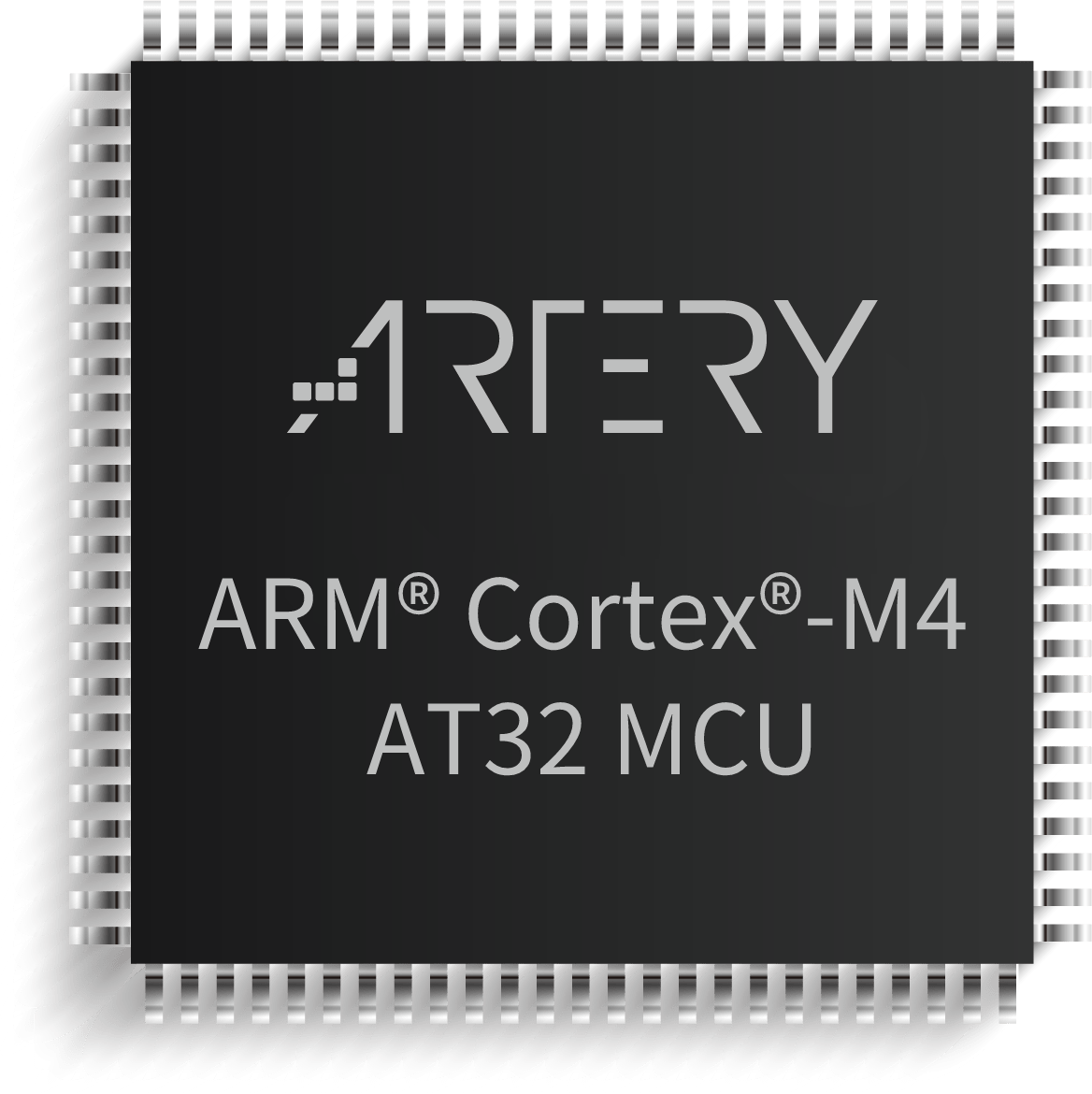

雅特力科技AT32F437系列超高效能微控制器，搭載32位ARM? Cortex?-M4內核

主頻：

288MHz

閃存：

最大4032KB

內存：

384（出廠默認），最大可設定為 512

馬上咨詢立即購買

產品詳情

雅特力科技AT32F437系列超高效能微控制器，搭載32位ARM? Cortex?-M4內核，配合先進工藝與整合技術締造業界Cortex?-M4最高主頻效能288MHz的運算速度。內建的單精度浮點運算單元(FPU)、數字信號處理器(DSP)及存儲器保護單元(MPU)，搭配豐富的外設及靈活的時鐘控制機制，能滿足多種領域應用。最高可支持超大容量4032KB的閃存(Flash)和高達512KB的SRAM，超越業界同級芯片水平。

AT32F437系列除集成高效能的運算效能外，也導入sLib安全庫(Security Library)，可支持密碼保護指定范圍程序區，方案商燒錄核心算法到此區域，提供給下游客戶做二次開發。另外支持2個OTG控制器(設備模式支持不須外掛晶振[Xtal-less])、多達2個QSPI接口、用于支持外部SPI閃存存儲器或SPI RAM擴增、8組UART串口、2組CAN總線、4組SPI/I2S(2組全雙工)、3組高速(5.33 Msps)ADC獨立引擎、8~14位并行照相機接口(DVP)，另外XMC可支持SDRAM、SRAM、PSRAM等存儲器擴增，還集成兼容IEEE-802.3 10/100Mbps以太網口控制器特別適用于物聯網應用，可同時提升終端產品的可靠度與降低成本的多重用途。AT32F437可運行于工業級溫度范圍-40~105°C，并因應多樣的內存使用需求，提供一系列芯片供選用，其豐富的片上資源分配、高集成及高性價比的一流市場競爭力，特別適用于工業自動化(industrial automation)，電機控制(motor control)，物聯網(IoT)及消費性電子(consumer electronics)等各種高運算、大存儲需求的設計。

主要特性

效能/性能

ARM? Cortex?-M4主頻最高288MHz

單精度浮點運算單元
具有DSP指令集
2.6V ~ 3.6V 供電電壓
I/Os 可承受 5V 電平
溫度范圍-40 ~ +105°C

內存

256/1024/4032KB 閃存
128~512KB SRAM
sLib: 將指定之主存儲區設為執行代碼安全庫區(僅能調用無法讀取)
多達2個QSPI接口，可擴展閃存或 RAM，并支持地址映射模式

時鐘

PLL (288 MHz輸出)
外部高速 4 ~ 25 MHz晶體振蕩器
內部高速 48 MHz RC振蕩器(-40°C ~ 105°C)
帶自動時鐘校準功能(ACC)(25 °C達1 %精度, -40°C ~ 105°C達2.5 %精度)
外部低速 32.768kHz RTC 晶體振蕩器
內部低速 40kHz RC振蕩器

復位和電源管理
- 睡眠、停機、和待機模式
- 上電/斷電復位(POR/LVM)
- 可編程電壓監測器(PVM)
- VBAT為RTC和20個32位的后備寄存器供電
模擬高性能外設

3組5.33M采樣速率12位A/D轉換器(24通道)
2通道12位D/A轉換器

定時器

3個16位帶死區控制PWM高級控制定時器
2個32位, 8個16位通用定時器
2個16位基本定時器
2個看門狗定時器(獨立和窗口型)
1個系統時間定時器: 24位自減型

ERTC：增強型RTC，具有鬧鐘、亞秒級精度、及硬件日歷
通信接口

3 x I2C (支持SMBus/PMBus)
4 x SPI / I2S (SPI可達36MHz)(其中I2S2/I2S3支持全雙工)
4 x USART + 4 x UART (支持ISO7816，LIN，IrDA接口和調制解調控制)
2 x SDIO
2 x OTG全速控制器, 設備模式時支持無晶振（Crystal-less）
2 x CAN 2.0B
紅外發射器
10/100M以太網MAC：具有專用DMA和4 K字節SRAM，支持IEEE 1588硬件，MII/RMII接口

DMA

22通道，支持定時器、ADC、DAC、SDIO、I2S、SPI、I2C、DVP、QSPI和USART

快速I/O端口

多達116個I/O端口, 所有I/O口可映像到16個外部中斷；幾乎所有I/O口可容忍5V輸入信號
所有I/O口均為快速I/O, 寄存器訪問速度最高f???

XMC

支持CF卡、SRAM、PSRAM、NOR、NAND和SDRAM存儲器
支持并行LCD接口, 兼容8080/6800模式

DVP

8~14位并行照相機接口

封裝

LQFP64 10 x 10 mm
LQFP100 14 x 14 mm
LQFP144 20 x 20 mm

.

Part Number		AT32F437xxT7
Part Number		RC	RG	RM	VC	VG	VM	ZC	ZG	ZM
頻率 (MHz)		288
閃存 (KB)(1)(2)	ZW(KB)	256	256	256	256	256	256	256	256	256
	NZW(KB)	0	768	3776	0	768	3776	0	768	3776
	加總(KB)	256	1024	4032	256	1024	4032	256	1024	4032
SRAM(2) (KB)		384（出廠默認），最大可設定為 512
XMC		1(3)			1(4)(5)			1
SDRAM		-			1(4)			1
QSPI		2			2			2
定時器	高級	3			3			3
	32 位通用	2			2			2
	16 位通用	8			8			8
	基本	2			2			2
	Systick	1			1			1
	WDT	1			1			1
	WWDT	1			1			1
	ERTC	1			1			1
通信接口	I2C	3			3			3
	SPI/I2S	4/4 (2 full-duplex)			4/4 (2 full-duplex)			4/4 (2 full-duplex)
	USART+UART	4+4			4+4			4+4
	SDIO	2			2			2
	USB OTG 全速	2			2			2
	CAN	2			2			2
	以太網MAC	1			1			1
	紅外發射器	1			1			1
模擬接口	12位 ADC轉換器通道數	3
	12位 ADC轉換器通道數	16			16			24
	12 位 DAC 轉換器通道數	2
DVP		1			1			1
GPIO		53			84			116
工作溫度		-40°C ~ 105°C
封裝形式		LQFP64 10x10 mm			LQFP100 14x14 mm			LQFP144 20x20 mm

Note

ZW = 零等待（zero wait-state），可達SYSCLK 288 MHz
NZW = 非零等待（non-zero wait-state）
透過選擇字節設置支持內部閃存存儲器和SRAM分配使用，以每64 K字節為一個級距配置。
LQFP64封裝XMC僅支持推動8位模式LCD屏。
LQFP100封裝XMC僅支持存儲塊1、存儲塊2、和SDRAM。其中存儲塊1僅能使用NE1片選支持直接連接復用信號的NOR/PSRAM存儲器；存儲塊2僅能使用NCE2片選支持16位或8位NAND閃存存儲器。LQFP100封裝沒有Port G，因此中斷線無法使用。
LQFP100封裝XMC透過外加鎖存器件可連接非復用信號的PSRAM和SRAM，請參見應用筆記AN0068。

資源下載

Product Select Guide
Download
Description
Version
Date
AT32 MCU
AT32 全系列MCU選型手冊
V202203
2022.03.21

Datasheet
Download
Description
Version
Date
AT32F437
AT32F437系列引腳定義、電氣特性與封裝特性
V2.00
2022.02.14

Reference Manual
Download
Description
Version
Date
AT32F437
AT32F437系列各外設(Peripheral)完整說明與各寄存器(Register)定義說明
V2.00
2021.12.01

Application Note (應用手冊)

Download	Description	Version	Date
AT32F437_入門指南	AT32F415入門使用指南(開發環設置與下載編譯常見問題)	V2.0.0	2022.04.20
AT32F437_勘誤手冊	AT32F415勘誤手冊	V2.0.4	2022.04.27
F437_sLib	安全庫區(sLib)于AT32F437系列的應用原理與范例程序說明	V2.0.0	2021.09.08
MG0018	幫助用戶分析從現有的AT32F403A_407器件移植到AT32F435_437器件所需的步驟	V2.0.1	2022.02.28
